产品简介

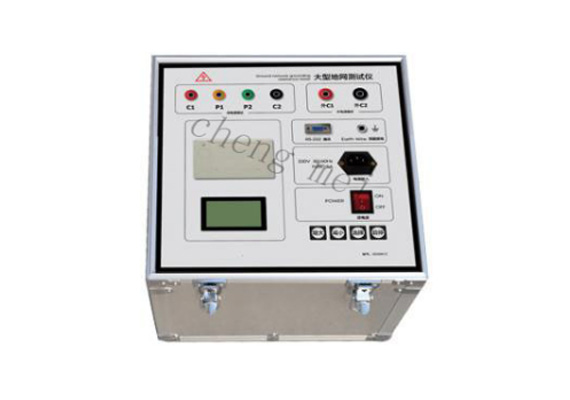

接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具。对于大型地网，“接地电阻”呈现出较明显的“复数阻抗”性质，即包含电阻分量、电抗分量，所以应当采用“接地阻抗”的概念取代“接地电阻”。在电压等级较高的电力系统中，单相接地故障电流显著增大。新版DL/T475－2006《接地装置特性参数测量导则》规定了要测量“场区地表电位梯度”，“接触电压”，“跨步电压”等项目。CM-DW301大型地网接地电阻测试仪是测量接地装置特性参数的专用仪器。仪器采用变频抗干扰技术，能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。
技术参数
阻抗测量范围：1mΩ~1000Ω
分辨率：0.001Ω
测量误差：±（读数×2％+0.005Ω）
抗工频50Hz 电压干扰能力：10V
测试电流波形：正弦波
测试电流频率：45Hz、55Hz 双频
更大输出电流：内电源电流 1~5A 外电源电流 0~50A
更大输出电压：内电源电压 0~400v 外电源电压 0~800v
测量线要求： 电流线铜芯截面积≥1.5mm2
电压线铜芯截面积：≥1.0mm2
供电电源：AC220V±10％，50Hz
外形尺寸：440×350×210
仪器重量：10kg
<
<
<
<
