Ⅰ、概述
CM-8800超高压电缆护层故障定点仪是一台集计算机技术、数字信号处理技术于一体的具有创新特色、高性能的智能化仪表，主要用于地下电力电缆（尤其是单芯高压电缆）金属护层接地故障的定点，也可用于芯线接地故障的辅助定点（在护层已经破坏的情况下）。CM-8800超高压电缆护层故障定点仪可通过电流传感器在井孔中测量故障电缆中的阻性电流，对电缆故障点进行分段定位。对于电缆隧道中大量敷设在电缆支架上的电缆，还可通过高压探棒测量直流电压确定故障点。完成超高压电缆护层接地故障的定点。
Ⅱ、功能特点
● 三种定点模式，适用于不同故障类型。
● 跨步电压定点模式下直接指示故障点方向，迅速查找故障点。
● 故障电流定点模式下检测故障电缆中的阻性电流，对故障点进行分段定点。
● 高压探棒定点模式下检测故障电缆中的直流电压，迅速查找故障点。
● 灵敏度高，响应范围大。
● 采用数字信号处理技术，直接显示信号波形，抗干扰能力强。
● 自动调零，抵消地电位变化影响。
● 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
● 机壳坚固、质轻便携。

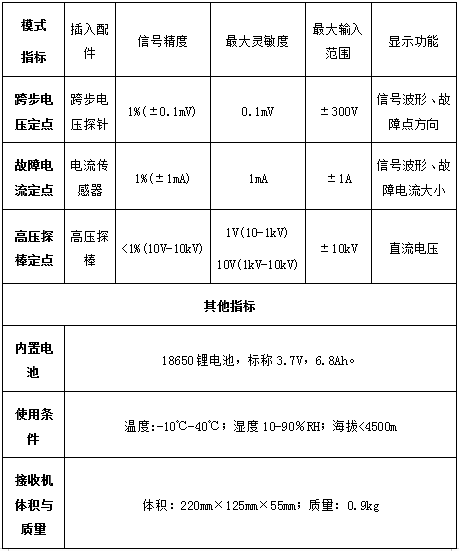

Ⅲ、技术指标
<
<
<
