一、概述
CMD-5000地下管线探测仪是一套全新的外形设计符合人机工程学原理，采用工业液晶显示屏，背景灯可保证在情况下清晰显示信息。使用先进的数字滤波技术，在强磁场下不受干扰，特别适合高电压强磁场环境下使用。在功能上具有指向电缆路径的模式，使用方向箭头为操作者指示电缆的中心线，罗盘显示电缆的走向，另外也增加更多的频率，使操作者有了更多的选择，并可以根据需求制定频率。CMD-5000地下管线探测仪由信号发射机和接收机及附件组成，可用于地下运行电缆及金属管线的路径探测、深度测量和管线普查，采用全数字设计、超强的滤波抗干扰功能，属于一机多用型：既可以查找地下电缆(带电或不带电)的电缆路径，又可以检测电缆或管线的敷设深度；既可以用于寻找埋地电缆的接地的低阻故障（金属死接地故障），还可以识别电缆(可停电、带电两种模式下识别)。完成过去几套仪器才可完成的任务，具有极高的性能价格比。
CMD-50000地下管线探测仪可广泛应用于电力、通讯、路灯、铁路、厂矿、市政、自来水、燃气等部门等。
主要用途有：
二、功能特点
◆全数字机型，更加人性化的设。

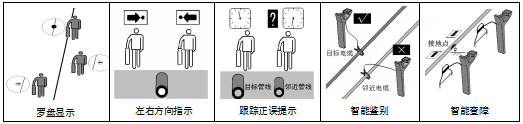

◆高清高亮彩色大屏幕液晶显示，具有罗盘追踪定位功能，透视地埋电缆一览无余。
◆多功能合一，一机多用的功能能够为你节省许多资金。
◆地埋电缆查找、地下管线普查、电缆识别、测电缆接地故障等多项功能。
◆多天线、多通道，直接显示电缆埋深。
◆简单的操作方法，全中文菜单不需培训就可掌握。
◆本套仪器解决了运行电缆的路径寻测这一过去根本无法解决的难题。
◆配置可充电锂离子电池组及充电电池，测试中不需市电就可完成所有测试。
◆能进行负载的自动调整，以提供Z大的输出信号。
◆手动增益调节。
◆多种探测模式。
◆增强型运行电缆测深：高性能发射卡钳向运行电缆耦合信号，实时精准深度测量。
◆增强型无源探测：工频、射被动频测，可同时显示多条电缆及管线。
◆测深辅助传感器，信号畸变提醒。
◆电流测量用于区分平行管线。
◆跟踪正误提示，防止在同行运行电缆中追踪错误路径,排除邻近管线干扰。
◆连续自动阻抗匹配，大功率数字功放发射，全自动阻抗匹配，自动保护。
◆具有背光适合夜间使用。
◆强大的抗干扰能力，通过窄带数字滤波技术，超过同类仪器的抗干扰能力，可在任意电压等级的高压线下准确定位。
◆可靠识别目标电缆，方便且高度可靠，且能做电流测量。
◆高精度GNSS定位模块，具有电子标识定位功能，使电力电缆的科学管理达到更高水平。
◆机内存储和蓝牙通讯模块，可存储256条测试数据，蓝牙对外传输。
◆配相关附件则可测电缆接地故障点及死接地故障点。
◆根据用户需求，支持订制频率。
◆超高灵敏度，2Hz超窄带宽接收，高度抗干扰。
◆无源探测频谱分析，排除干扰频率。
◆跨步电压探测：对地绝缘破损查找。
◆发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
◆发射/接收全数字化处理，稳定可靠。
◆内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
◆IP65高等级防护。
◆全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
◆接地故障查找：升压器可将Z大输出电压提升至1000V，使用A字架可定位管线的对地绝缘破损点，可以通过A字架对单项接地故障进行快速精准查找,无须调零，箭头指示故障点方向。
◆多种探测频率：主动探测和被动探测。
◆机壳坚固、质轻便携。
三、技术指标
l 发射机：
◆工作频率：512 Hz、640Hz、1280Hz、8kHz、9.6 KHz、33kHz、82kHz、197kHz、200kHz
◆工作模式：直连、耦合卡钳、感应辐射、查障升压器
◆输出功率：随匹配负荷1～15瓦10档可调
◆输出电压：200Vpp
◆液晶显示：自动背光照明，显示输出能量、运行模式、自检状态、负荷电流等；
◆过压过流：自动保护
◆阻抗匹配：全自动
◆电量显示：图形数字显示
◆内置可充电锂离子电池组
◆配套智能型电池充电器
◆体积：轻巧便携式
◆防护等级：IP65
◆使用条件使用条件：-20℃－70℃，湿度5-95%RH，海拔<4500m
l 接收机：
◆工作频率：512Hz、640Hz、1280Hz、8kHz、9.6 KHz、33kHz、82kHz、197kHz、200kHz
◆被动接收频率，工频（50/60Hz及其高次谐波）、射频
◆具有导向罗盘指示电缆、管线走向
◆自动识别外接附件
◆识别方式：接收机设备线圈、柔性卡钳、听诊器、接地故障A字架
◆电缆识别模式：柔性卡钳和电流测量、听诊器鉴别。
◆天线模式：波峰法、宽峰法、宽峰箭头、音谷法、历史曲线、频谱
◆相位表：电缆跟踪、电缆识别功能指示
◆信号强度：图形与数字显示，量程0～999，可指示更大信号强度
◆增益控制：自动增益和手动增益，动态增益范围为0dB～100dB
◆探测深度：Z大探深不小于20米
◆深度显示：数字显示，实时显示探测深度
◆电流显示：实时显示被测电缆的有效电流值
◆声音指示：随信号强度变化的调频音调
◆电量显示：图形数字显示
◆采用3.5寸彩色液晶显示屏，阳光可视
◆内置可充电锂离子电池组
◆配套智能型电池充电器
◆充满后连续工作时间大于6小时，间断工作大于16小时
◆体积：轻巧便携式
◆防护等级：IP65
◆使用条件：-20℃－70℃，湿度5-95%RH，海拔<4500m
<
<
