产品概述
各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积较大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。目前，比较好的方法是采用变频串联谐振的方法进行耐压试验。
变频串联谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30-300Hz范围内完成多种电力设备的交流耐压试验。
技术原理：
调频谐振装置是指利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
技术优点
1.所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2.设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激励电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/5-1/10。
3.改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
4.防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流，击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5.不会出现恢复过电压，试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现恢复电压。
主要特点
1.通过权威部门—电力工业电气设备质量检验测试中心严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；
2. 体积不，重量轻，特别适合现场使用；
3.过压、过流、放电、过热及零启动保护全面可靠，动作时间1微秒；
4.按军用标准抗振和防尘设计，耐长途运输和严酷使用环境；
5.触摸屏幕操作和显示系统，实现便捷的人机交互界面；
6.设备自带USB接口，可及时传输保存试验数据，与PC联机使用可打印试验结果；
7.全铝合金机箱，立卧两用，轻便美观，大大方便现场使用；
8.信守承诺，服务专业及时，尽更大努力为客户需求服务；
9.产品稳定可靠，质保三年，终身维护；
系统配置参数的选择技巧
系统谐振容量和电压等级取决于被试品的电容量C，试验电压U，试验频率f.
1.对于交联聚乙烯电缆决定系统配置的主要是：电缆的电压等级、电缆的截面积、试验电缆的长度及电缆要求的谐振频率范围。
2.对于GIS决定系统配置的因素为：GIS的电压等级、GIS间隔数和每个间隙的电容量C，GIS允许的试验频率范围。
3.对于变压器、发电机等设备、系统的配置取决于试品的容量试验电压、试品的等效电容量C、要求的谐振频率和试品的空载损耗的大小。
常见被试品
1.6KV-500KV高压交联电缆的交流耐压试验
2.各种发电机的交流耐压试验
3.10-500KV开关柜，GIS和SF6开关的交流耐压试验
4.6KV-500KV变压器的工频耐压试验
5其它电力高压设备的母线、套管、互感器、绝缘子的交流耐压试验
部分常用型号和典型配置

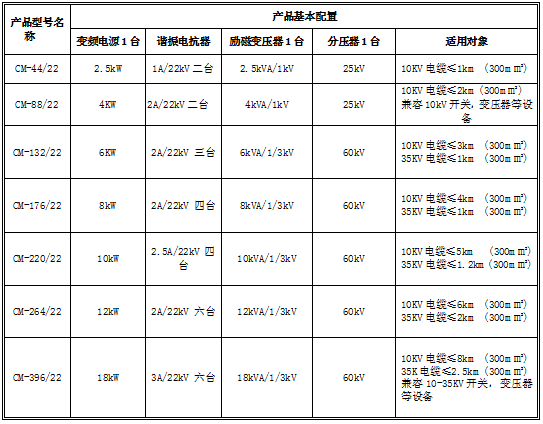

1．电缆谐振

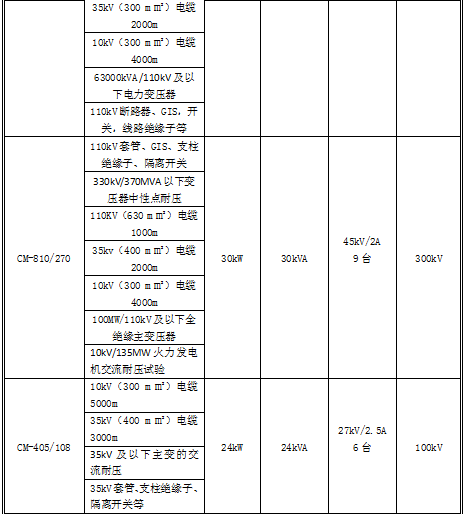

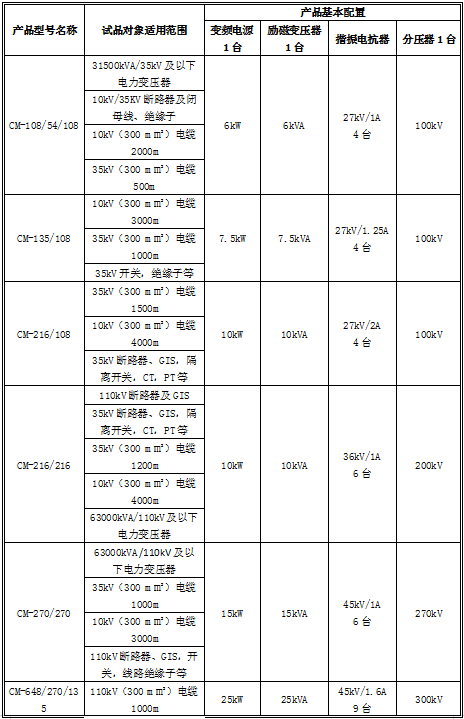

2．变频谐振升压装置
以上提供型号可供参考，具体还可根据客户提供的被试品设计技术方案
<
<
<
