一、电缆测试仪基本组成

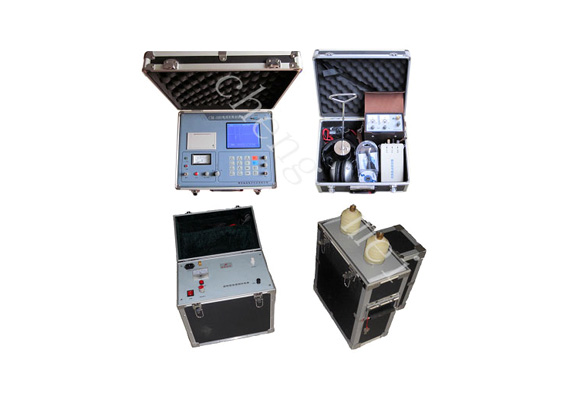

CM-600电缆故障测试仪由电缆故障测距仪、电缆故障路径仪、电缆故障定点仪、高压设备四大部分组成。
电缆测距仪可在故障电缆的一端测试出距故障点的距离。也可用来测电缆的长度和电波在电缆中传播速度。
电缆故障定点仪用于故障点的定位，在故障点距离的测量范围内沿着电缆走向可的探测出故障点的具体位置。
电缆故障路径仪产生调制脉冲信号供寻测电缆走向及地埋深度时使用。
二、测距仪性能指标
1、可测试35KV及以下电压等级的各种电力电缆的各类故障。常见的油浸纸电缆、交联聚乙烯电缆、不滴流电缆和聚氯乙烯电缆等四种电缆的电波传播速度已经在仪器中预置。
2、测试距离：双端测试距离﹥20km。
3、四种波形采样频率：40MHz、、20MHz、10MHz、5MHz。
4、低压脉冲宽度：0.1μs、0.2μs、0.5μs、2μs。
5、误差：相对误差小于±2%。
6、分辩率：V/2f（米）
V：电波在电缆中的传播速度。
f：实际采样频率。
7、液晶显示器：320×240点阵、6英寸。
8、采用单竖线光游标，在游标定位后再移动游标，可从屏幕上直接显示故障点距测试端距离。
9、备有“专家系统”。在获得测试波形及有关参数后，如需保存波形及有关参数，可利用仪器中存贮器将测试波形及参数进行贮存，可随机打印作为留档使用。
10、工作电源：内置锂电池或AC220V±10% 50Hz
三、路径仪性能指标
1、功能
该仪器可输出脉冲的正弦波信号，与接收仪配合使用可对地埋电缆的走向及地埋深度进行探测。
2、技术指标
①． 信号频率：15KHz
②． 输出功率：≥30W
③． 输出方式：断续
④． 工作电压：AC220V±10% 50Hz
⑤． 使用环境温度：－50C～400C
四、定点仪性能指标
1、定位精度：20cm
2、灵敏度 a、300Hz放大量不小于100db
b、800 Hz放大量不小于80db
3、双输入、双电路、双输出、双调节
4、工作种类：声测、跟踪、同步
5、输入电阻大于1KΩ
6、工作电压：采用8.4V锂电池组
工作电流：20mA左右
7、耳机采用低阻耳机
8、重量：2Kg(包括探头，耳机)
CM-600电缆故障测试仪配套表
<
<
<
<
