一、电缆测试仪基本组成

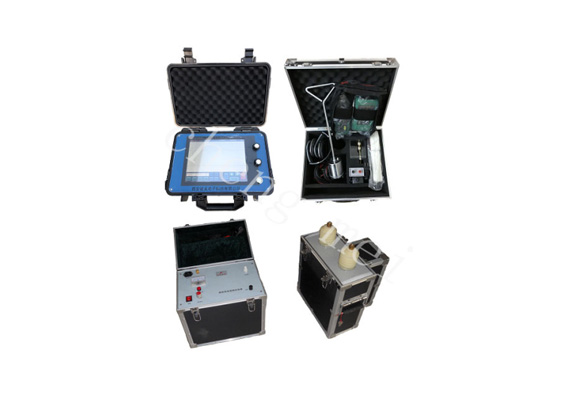

CM-600E电缆故障测试仪由电缆故障测距仪、电缆故障路径仪、电缆故障定点仪、高压设备四大部分组成。
电缆测距仪可在故障电缆的一端测试出距故障点的距离。也可用来测电缆的长度和电波在电缆中传播速度。
电缆故障定点仪用于故障点的定位，在故障点距离的测量范围内沿着电缆走向可的探测出故障点的具体位置。
电缆故障路径仪产生调制脉冲信号供寻测电缆走向及地埋深度时使用。
二、测距仪性能指标
1．测试方法：低压脉冲、高压闪络、速度测量。
2．冲击高压：低于35KV电力电缆。
3．数据采样速率：200MHz。
4．测试距离：＞30Km。
5．读数分辨率：1m。
6．系统测试精度：小于50cm。
7．测试电缆脉宽设有：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。
8．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。
9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。
10. 10.4寸全真彩触摸屏。
11．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。
12．工作条件：温度-10℃～+45℃，相对湿度 90%。
功能特点：
1． 可测35KV以下等级所有电缆的高、低阻故障，适应面广。
2． 具有方便用户的软件和全中文菜单，按键定义简单明了，测量方法简单快速。
3． 超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。
4． 具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏
5． 无测试盲区。
6． 内置电源，可在无电源环境测试电缆的开路及低阻短路故障。
三、定点仪性能指标
1.3寸LCD液晶显示屏.
2.声磁波形同步显示
3.定点灵敏度1mV（1KHz信噪比4:1)
4.声磁同步法定点精度: ±10cm
5.电磁法定点精度：±1m。
6.9V干式电池
7.使用环境条件：-10～50℃ 90% RH
8.重量：2Kg
<
<
<
<
