功能简介：

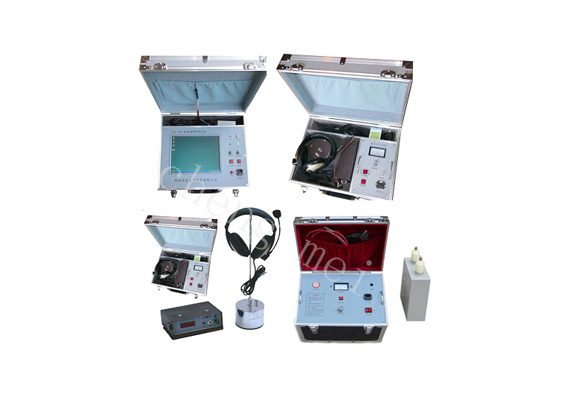

CM-900电缆故障测试仪可以测试35kv及以下电压等级各类电缆的短路、开路和低阻接地、高阻泄漏、高阻闪络性故障。它包含电缆故障测距仪、电缆故障定点仪、电缆故障路径仪、一体化高压发生器（选配件）共四部分组成。
仪器特点：
1. 采用超大液晶彩色触摸屏操作，波形特征显示清晰。
2. 操作简单，所有功能按键均在屏幕上直观地显示，无需二级菜单，参数设置、测试功能转换通过触摸屏直接操作完成。
3. 性能稳定可靠，采用特殊屏蔽措施使其在强大电磁干扰的环境中正常工作，不会死机。
4. 采用箱式结构，巧妙地将电缆故障测试仪与笔记本电脑结合为一体化。
5. 仪器具有强大的数据处理能力和友好的显示界面。
6. 用先进的数据处理软件和算法使测试波形更加清晰，容易判断。
7. USB接口方便文件拷贝和测试软件升级，并可直接与打印机连接。
8. 内置电源，可在无电源环境下测试电缆的开路及低阻短路故障。
9. 具有储存功能，能将现场测试波形按规定顺序方便地存储仪器内，供随时调用比对观察。现场测试波形无限存储。
技术指标：
一、电缆故障测距仪技术指标：
1.测试方法:低压脉冲法、高压闪络法。
2.测试距离：单端测试仪距离16km,双端测试距离32km。
3.系统测试精度：小于20cm。
4.脉冲幅度: 负载阻抗在50Ω时不小于250V。
5.脉冲宽度: 0.2μs、2μs、4μs三种。
6.采样频率: 200MHz。
7.系统定点误差：主机测量结果再配合数显同步定点仪测量，误差为零。
8.读数分辨率: 1m
9.预置了4种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）。对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度。
10.采样方式：电流取样法。
11.工作条件: 温度-10 ~ +45ºC，相对湿度 90%。
12.体积：430×300×190mm。
13.重量：约10kg。
二、电缆故障定点仪技术指标
1．数显距离：更大500米，最小0.1米。
2．粗测误差小于10%，定点误差为零。
3．电磁通道增益>110dB (30万倍)。
4．电磁通道接收机灵敏度<5μV。
5．声音通道音频放大器增益<120dB (信噪比4:1时100万倍)。
6．50Hz工频抑制度>40dB (100倍)。
7．声电同步显示监听：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次，并显示故障距离或更大数字 (500.0)。同时，由耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。
8．静噪功能可使定点仪只有在冲击高压发生器冲击放电时声电同步显示监听，才能测听到地震波，从而十分有效地排除环境干扰。大大提高定点仪的抗噪功能。
9．在“路径”档，可对电缆路径进行探测。
10．电源：6V免维护电瓶 1.2AH。
11．功耗： <120mA (0.7W) 充满电后可连续工作8小时。
12．工作环境： 湿度80% 温度-10℃—50℃
三、电缆故障路径仪技术指标
1、输出功率：在负载电阻为10欧姆时，输出功率大于60瓦，并且连续可调。
2、工作频率：15KHz
3、工作方式：断续（重复周期1Hz/秒）等幅或调幅（调制频率400—1000Hz）。 等幅输出适合差拍式接收机，调幅输出适合直放式倍压检波接收机。
4、具有自动过热、过载保护功能，可连续工作八小时以上。
5、电源：AC220V±10%
6、环境条件：温度-20 — +50摄氏度，湿度95%
四、仪器的配套装置：
CM-900电缆故障测试仪配套表
<
<
<
<
