一、概述：
CM-1000D型低压电缆故障定位仪是我公司精心设计、自主研发的新一代电缆故障定位仪。本仪器可在不开挖覆土、不拆解负载、接线简便的情况下，方便而准确地查出地下路灯电缆的走向、埋土深度和路灯电缆的接地故障点（包含短路接地、断路接地）。并且测试过程不会对各种路灯（高压钠灯、LED灯）造成损害。
经过近几年的升级换代，使该仪器的使用更简便，测试更准确。一键式操作，优于同类产品的繁琐操作。只要操作一遍，即可全部掌握。测试误差只有5公分，是真正意义上的无误差。
二、基本组成和主要用途

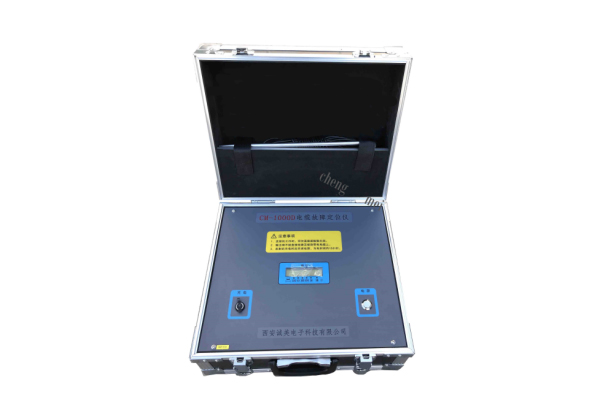

1. 发 射 机：液晶显示，显示方式为条形码“■”。自动测试路灯电缆的对地阻抗，自动显示电池电量，连续监控故障，向被测路灯电缆发送信号，充满电后可工作5-12小时。
2. 路由接收机：探测路灯电缆路由、埋深。
3．定位接收机（A字架）：液晶显示，显示方式为箭头“→”和条形码“■■■■■■■■■”。“箭头”指示故障点位置（在前边或在后边），条形码指示信号强度和电池电量（开机时检测）。用于故障点的定位。
三、仪器特点：
1.体积小、重量轻、携带方便，单人轻松操作。
2.检测方法简单，维护简便,操作容易，无需培训。
3、发射机、接收机均为一键式设计，信号自动匹配，自动完成测试，无需人工干预，可提高测试效率。
4、判定故障点的方法简单，容易掌握。故障点的位置由箭头“→”和条形码“■■■”直观指示。条形码越多，离故障点越近。在故障点之前，箭头向前指向故障点，过了故障点，箭头反向指向故障点。
5、A字架高度符合人体特点，使用舒适，单手即可操作。A字架与其电子控制线路采用一体化设计，无需连接线，可避免频繁的拔出插进，降低了仪器维修率。
6、路径仪和A字架可单独使用，不相互制约。
7、测试故障不受电缆地下情况(如分叉、打捆、接头扭曲)的影响，点对点查找故障点。
8、适应性广，在各种路面（地砖、绿化带、水泥路面）均可准确定位故障点
9、仪器采用大容量电池供电，连续使用可在12小时以上，待电时间长，适合野外作业。
四、主要技术指标
1、探测距离≤25Km
2、探测深度 ≤ 3m
3、路由误差 < 5cm
4、定位误差 < 5cm
5、A字架感应故障点距离 ≤ 30m
6、定位阻值：≤5MΩ
<
<
<
<
