Ⅰ、概述

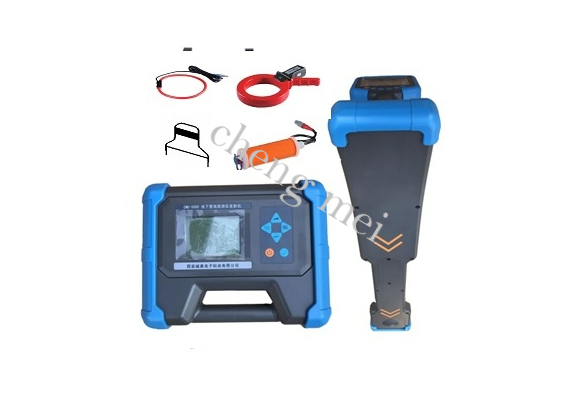

CMD-5000是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。
CMD-5000可广泛应用于电力、通讯、路灯、铁路、厂矿、市政、自来水、燃气等部门等。

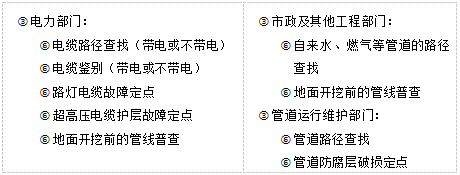

主要用途有：
Ⅱ、功能特点
1. 多种功能合一： 路径探测 + 电缆识别 + 跨步电压A字架查障。

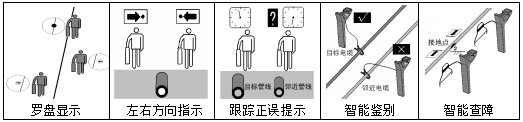

2. 彩屏罗盘显示：直观显示管线位置和左右方向，透视地下管线一览无余。
3. 超高灵敏度，2Hz超窄带宽接收，高度抗干扰。
4. 跟踪正误提示：电流方向测量，进行电缆性标定，跟踪正误提示，防止在同行运行电缆中追踪错误路径,排除邻近管线干扰。
5. 增强型测深：实时精准深度测量。
6. 测深辅助传感器：信号畸变提醒。
7. 增强型无源探测：工频+射被动频测，可同时显示多条管线。
8. 无源探测频谱分析：排除干扰频率。
9. 运行电缆探测：高性能发射卡钳：向运行电缆耦合信号。
10. 柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。
11. 跨步电压探测：对地绝缘破损查找。
12. 支持订制频率。
13. 大功率数字功放发射，全自动阻抗匹配，自动保护。
14. 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
15. 发射/接收全数字化处理，稳定可靠。
16. 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
17. IP65高等级防护。
18. 全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
19. 接地故障查找：升压器可将更大输出电压提升至1000V，使用A字架可定位管线的对地绝缘破损点，可以通过A字架对单项接地故障进行快速精准查找,无须调零，箭头指示故障点方向。
20. 多种探测频率：主动探测和被动探测。
21. 机壳坚固、质轻便携。
可选扩展功能模块
1. 内置L1/L5高精度GNSS定位模块：定位和距离测量。
2. 机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。
Ⅲ、技术指标
A. 发射机
1. 输出方式：直连、卡钳、辐射、查障升压器
2. 输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
3. 输出功率：15W max，10档可调
4. 阻抗匹配：全自动
5. 过压过流保护：全自动
6. 人机界面：320×240点阵黑白LCD
7. 电源：内置锂离子电池组，标称7.4V，>6Ah
8. 充电器输入：AC100-240V，50/60Hz
9. 充电器输出：DC8.4V，2A
10.体积：280×220×90mm
11.质量：2.3kg
12.防护：IP65
13.使用条件：-25℃－60℃，<90%RH，<4500m
B. 接收机
1. 接收方式：内置线圈、柔性卡钳、听诊器、A字架
2. 探测模式：宽峰、窄峰、谷值、历史曲线、频谱
3. 主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4. 被动频段：50/60Hz工频、4-24kHz射频
5. 人机界面：320×240点阵彩色LCD，阳光可视
6. 电源：内置锂离子电池组，标称7.4V，>3Ah
7. 充电器输入：AC100-240V，50/60Hz
8. 充电器输出：DC8.4V，2A
9. 体积：680×120×277mm
10.质量：2.0kg
11.防护：IP65
12.使用条件：-25℃－60℃，<90%RH，<4500m
13.电缆鉴别模式：柔性卡钳智能鉴别和电流测量、听诊器鉴别。
<
<
<
<
