一、主要特点
1.电压电流输出灵活组合 输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2.操作方式 10寸触摸液晶屏并配置键盘鼠标双操作，装置也可直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3.新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4.高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5.软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6.具有独立专用直流电源输出 设有一路110V 及 220V专用可调直流电源输出。
7.接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。
8.完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
二、技术参数

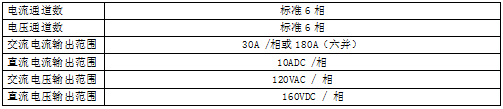

1.参数
2.额定参数
— 交流电流输出
6相电流输出时每相输出（有效值） 0～30A 输出精度 0.2级
3相电流输出时每相输出（有效值） 0～60A
6相并联电流输出（有效值） 0～180A
相电流长时间允许工作值（有效值） 10A
相电流更大输出功率 300VA
6相并联电流更大输出时更大输出功率 1000VA
6相并联电流更大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
— 直流电流输出
电流输出 0～±10A / 每相 输出精度 0.5级
更大输出负载电压 20V
— 交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.2级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
— 直流电压输出
相电压输出幅值 0～±160V 输出精度 0.5级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
— 开关量
10路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
— 时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1mS
<
<
