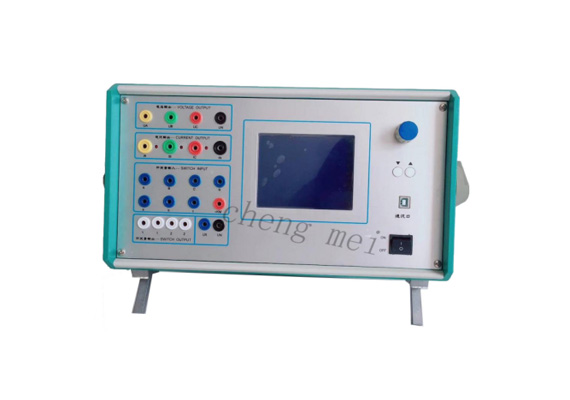

一、概述
本仪器适用于电力、冶金、化工、矿山、纺织等工矿企业。可对各种电磁型、整流型、晶体管集成电路型继电器的动作电压/电流值、返回电压/电流值、动作时间、返回时间以及重合闸继电器的动作值、返回值、充放电时间、动作时间等进行测试和校验。也可对GL型和LL型反时限继电器的始动电流、感应元件动作电流、速断元件动作电流及动作时间进行测试。
本仪器把保护继电器校验时所用的电流发生器、电压发生器、电秒表、标准电压/电流表、调压器等一系列电器设备，科学地组合成一个完整的可携带的仪器， 把模拟式标准电压/电流表、电秒表改为数字式标准表，读数，操作简单，是保护继电器校验人员十分理想的测试仪器。
本仪器的特点：是精度高、功率大、体积小、重量轻、数字显示、操作简便、功能齐全、性能可靠、方便耐用。
二、 主要特点
■ 标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。单相电压更大可输出120V，单相电流更大可输出40A（10秒），电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
■ 单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
■ 双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
■ 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
■ 开关量接点丰富 702 为7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
■ 大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
■ 自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
■ 具有独立专用直流电源输出 装置设有一路110V 及 220V专用直流电源输出。
■ 性价比高 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
三、技术参数
□ 交流电流输出
输出精度 0.2级
相电流输出（有效值） 0～40A
三并电流输出（有效值） 0～120A
相电流长时间允许工作值（有效值） 10A
相电流更大输出功率 420VA
三并电流更大输出时更大输出功率 900VA
三并电流更大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
□ 直流电流输出
输出精度 0.5级
电流输出 0～±10A / 每相，0～±30A / 三并
更大输出负载电压 20V
□ 交流电压输出
输出精度 0.2级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
□ 直流电压输出
输出精度 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA

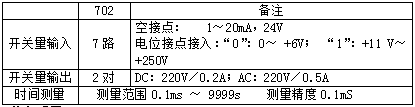

□ 开关量及时间测量
□ 体积重量
<
<
